Cabezal divisor, plato divisor FETTI 160
Cabezal divisor, plato divisor FETTI 160

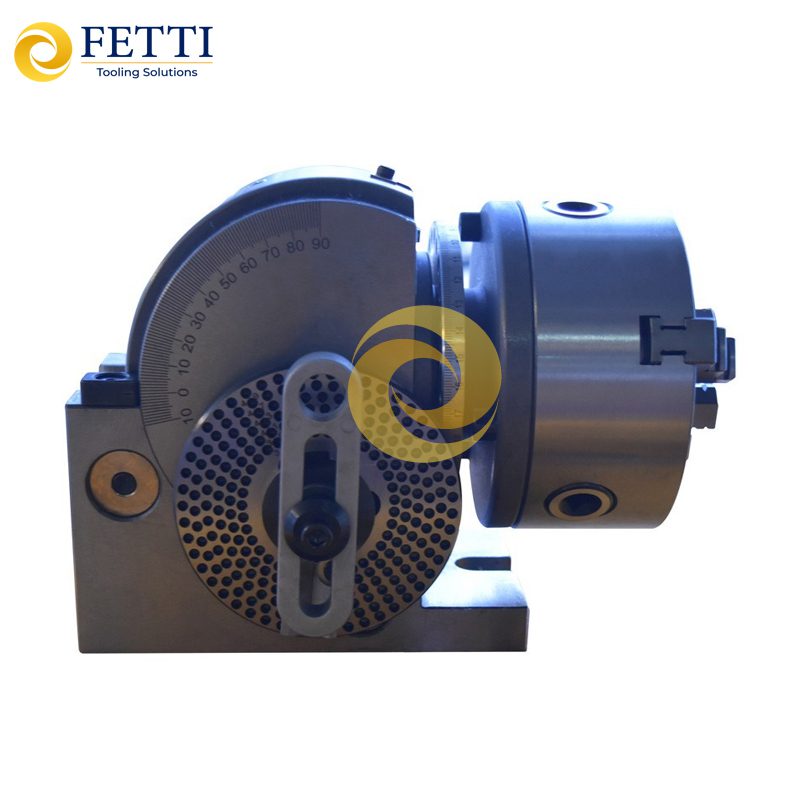

Se utiliza para dividir, rotar y posicionar la pieza de trabajo en determinados ángulos. Ofrece excelentes resultados, especialmente en la fabricación de ángulos y engranajes. El diámetro del mandril de 160 milímetros permite el mecanizado de piezas de precisión. Los engranajes están templados y rectificados, lo que garantiza una larga vida útil y un trabajo preciso.
COTIZA AHORA:
Precios accesibles
Igualamos precios del mercado
Técnicos Expertos
Asesoría y consultoría
Detalles del producto
Cabezal divisor, plato divisor FETTI 160

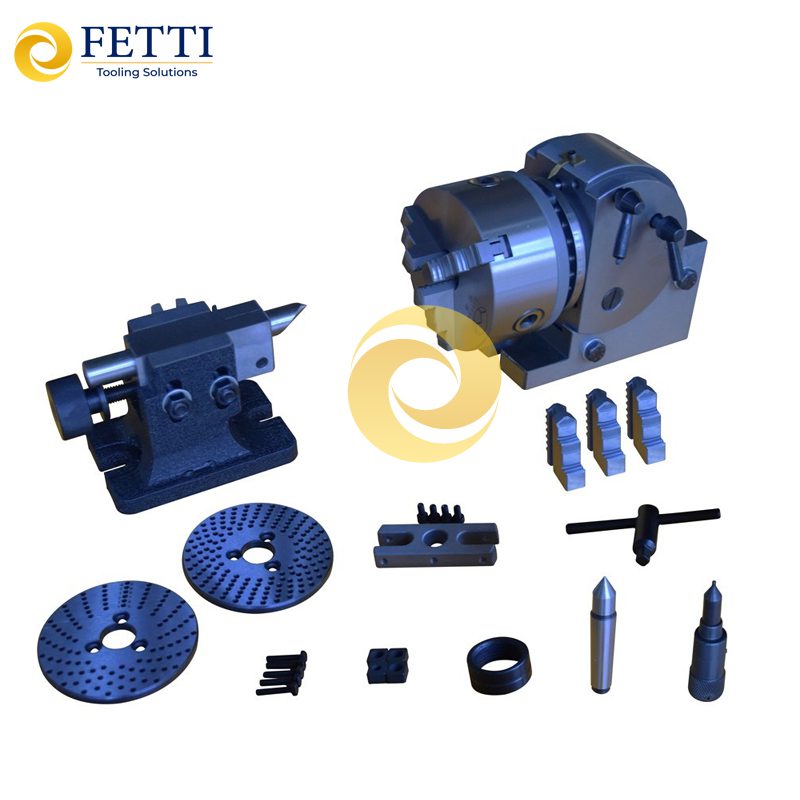

Se utiliza para dividir, rotar y posicionar la pieza de trabajo en determinados ángulos. Ofrece excelentes resultados, especialmente en la fabricación de ángulos y engranajes. El diámetro del mandril de 160 milímetros permite el mecanizado de piezas de precisión. Los engranajes están templados y rectificados, lo que garantiza una larga vida útil y un trabajo preciso. Suministrado con una amplia gama de accesorios, el cabezal divisor puede indexar entre 2-50 y 51-380 gracias a sus 3 placas. Es una solución fiable y versátil para sus necesidades de mecanizado.
Características:
- Diámetro del espejo 160 mm
- Diámetro del orificio del eje 20 mm
- Tamaño del contrapunto MT3
Especificaciones técnicas:
| Valor de medida | Unidad de medida | |
|---|---|---|
| Tamaño del contrapunto | MT3 | |
| Diámetro del orificio del eje | 20 | mm |
| Diámetro del espejo | 60 | mm |
| Placa A | 15, 16, 17, 18, 19, 20 | Número de hoyo |
| Placa B | 21, 23, 27, 29, 31, 33 | Número de hoyo |
| Placa C | 37,39,41,43,47,49 | Número de hoyo |
| Dimensiones del paquete | 53x28x28 | centímetro |
| A | 242 | mm |
| B | 168 | mm |
| H | 220 | mm |
| h | 128 | mm |
| a | 206 | mm |
| b | 113 | mm |
| gramo | 16 | mm |
| A1 | 183 | mm |
| B1 | 87 | mm |
| H1 | 137 | mm |
| h | 128 | mm |
| a1 | 158 | mm |
| b1 | 110 | mm |
