Cabezal divisor, plato divisor FETTI 125
Cabezal divisor, plato divisor FETTI 125

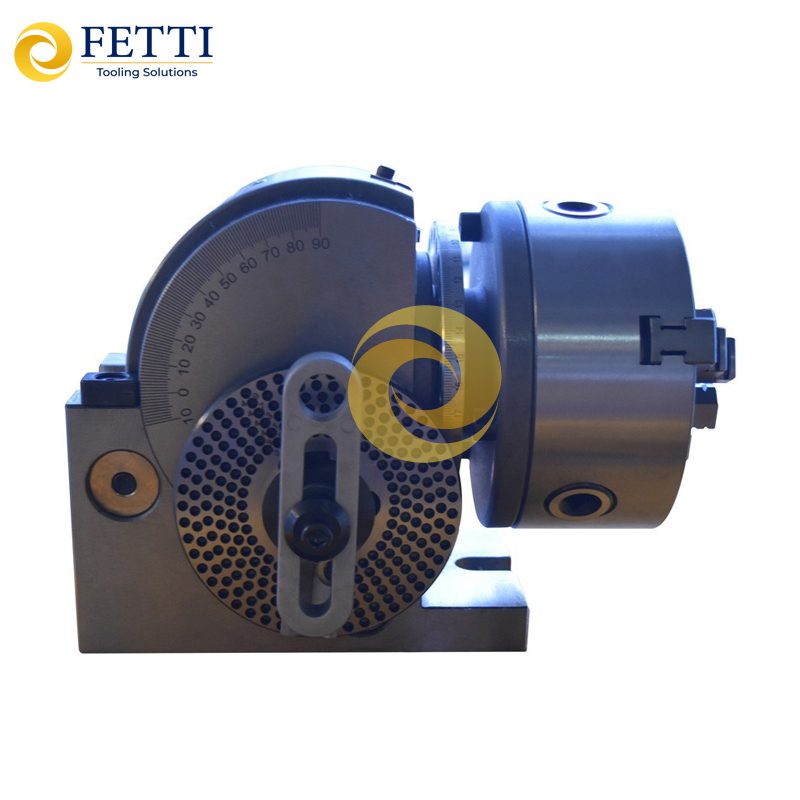

Se utiliza para dividir, rotar y posicionar la pieza de trabajo en determinados ángulos. Ofrece excelentes resultados, especialmente en la fabricación de ángulos y engranajes. Con un diámetro de mandril de 125 milímetros, permite el mecanizado de piezas de precisión. Los engranajes están templados y rectificados, lo que garantiza una larga vida útil y un trabajo preciso.
COTIZA AHORA:
Precios accesibles
Igualamos precios del mercado
Técnicos Expertos
Asesoría y consultoría
Detalles del producto
Cabezal divisor, plato divisor FETTI 125

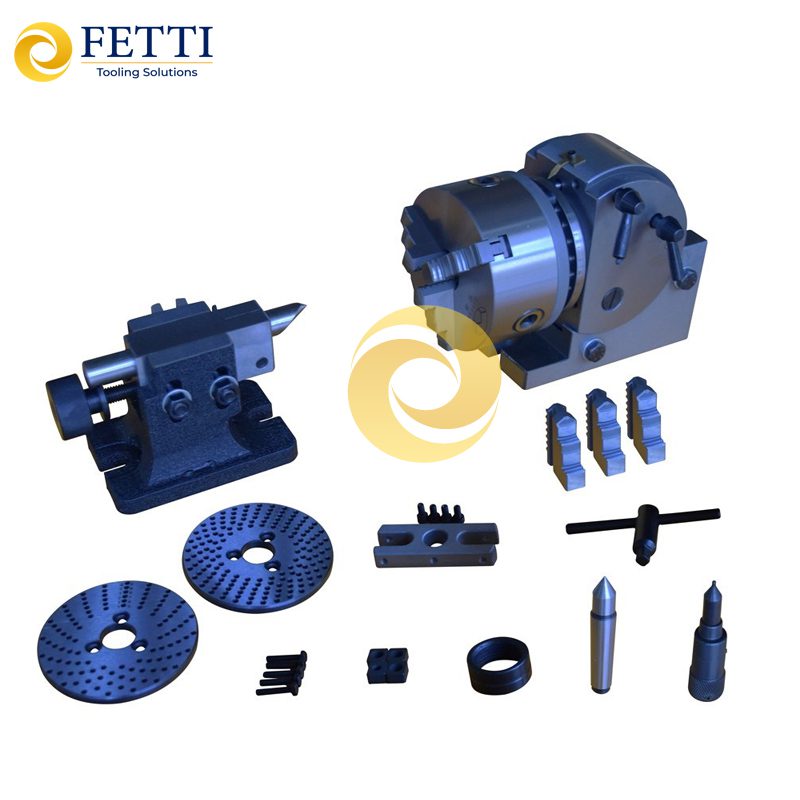

Se utiliza para dividir, rotar y posicionar la pieza de trabajo en determinados ángulos. Ofrece excelentes resultados, especialmente en la fabricación de ángulos y engranajes. Con un diámetro de mandril de 125 milímetros, permite el mecanizado de piezas de precisión. Los engranajes están templados y rectificados, lo que garantiza una larga vida útil y un trabajo preciso. Suministrado con una amplia gama de accesorios, el cabezal divisor puede indexar entre 2-50 y 51-380 gracias a sus 3 placas. Es una solución fiable y versátil para sus necesidades de mecanizado.
Características:
- Diámetro del espejo 125 mm
- Diámetro del orificio del eje 18 mm
- Tamaño del contrapunto MT2
Especificaciones técnicas:
| Valor de medida | Unidad de medida | |
|---|---|---|
| Área de uso | Taladro/fresado | |
| Tamaño del contrapunto | MT2 | grado |
| Diámetro del orificio del eje | 18 | mm |
| Diámetro del espejo | 125 | mm |
| Relación de transmisión | 1:40 | |
| Fijación de ángulo horizontal del cabezal giratorio | 10 | grado |
| Fijación vertical del cabezal giratorio | 90 | grado |
| 24 placas perforadas para partición directa | 2, 3, 4, 5, 6, 8, 12, 24 | |
| Placa A | 15, 16, 17, 18, 19, 20 | Número de hoyo |
| Placa B | 21, 23, 27, 29, 31, 33 | Número de hoyo |
| Placa C | 37,39,41,43,47,49 | Número de hoyo |
| Dimensiones del paquete | 41x24x21 | centímetro |
| A | 193 | mm |
| B | 140 | mm |
| H | 173 | mm |
| H | 100 | mm |
| a | 166 | mm |
| b | 90 | mm |
| gramo | 16 | mm |
| A1 | 175 | mm |
| B1 | 87 | mm |
| H1 | 107 | mm |
| H | 100 | mm |
| a1 | 130 | mm |
| b1 | 92 | mm |
