Cabezal divisor, plato divisor FETTI 125
Cabezal divisor, plato divisor FETTI 125
El cabezal divisor universal izquierdo está especialmente diseñado para fresado, escariado, rectificado, mandrilado, fresado y torneado de piezas de trabajo según las dimensiones especificadas. El eje del husillo se puede ajustar de 95 a -5 grados con respecto al plano horizontal.
COTIZA AHORA:
Precios accesibles
Igualamos precios del mercado
Técnicos Expertos
Asesoría y consultoría
Detalles del producto

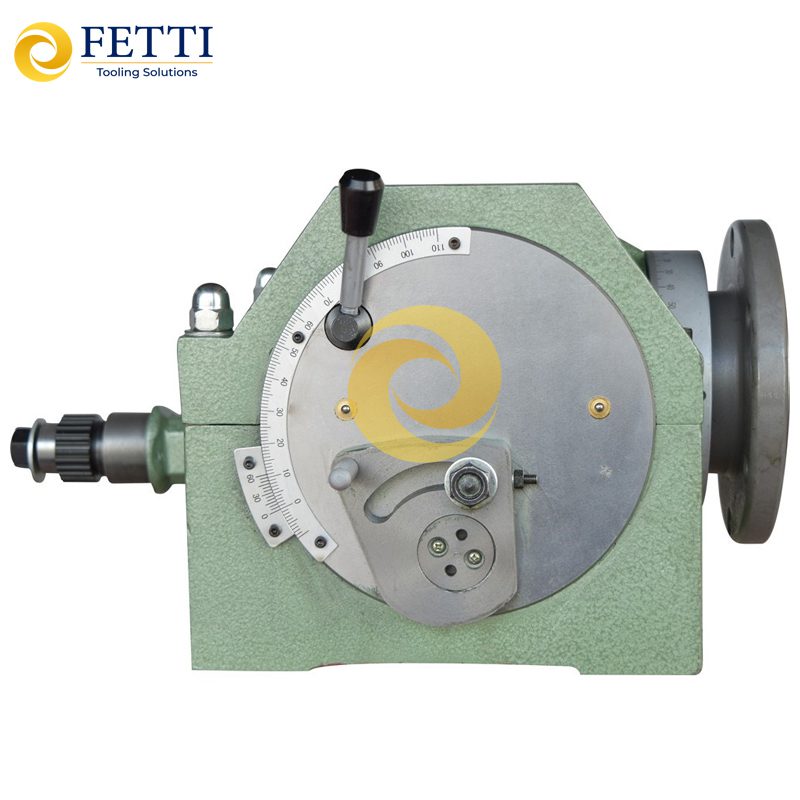

Cabezal divisor, plato divisor FETTI 125
El cabezal divisor universal izquierdo está especialmente diseñado para fresado, escariado, rectificado, mandrilado, fresado y torneado de piezas de trabajo según las dimensiones especificadas. El eje del husillo se puede ajustar de 95 a -5 grados con respecto al plano horizontal. Además, el mandril de tres patas del cabezal divisor puede sustituirse por un mandril de placa.
Características:
- Espejo de 125 mm de diámetro y cono de husillo MT4 para casquillos izquierdos.
Especificaciones técnicas:
| Valor de medida | Unidad de medida | |
|---|---|---|
| Altura del centro | 125 | mm |
| Ángulo de rotación horizontal del eje (hacia arriba) | 95 | grado |
| Ángulo de rotación horizontal del eje (hacia abajo) | 5 | grado |
| Ángulo del brazo de rotación en una vuelta completa | 9 | grado |
| Ángulo de lectura del barniz | 10 | artículo de segunda clase |
| Relación de transmisión | 1:40 | |
| Cono del husillo | MT4 | |
| Primeras placas de matrícula de índice | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 | |
| Placas de número de segundo índice | 46,4,49,51,53,54,57,58,59,62,66 | Número de hoyo |
| Dimensiones del paquete | 63x53x27 | centímetro |
| Peso | 132 | kilogramo |
| A | 209 | mm |
| B | 18 | mm |
| do | 116 | mm |
| D | 98 | mm |
| mi | 224 | mm |
| F | 117 | mm |
| GRAMO | 120 | mm |
| H | 125 | mm |
| L | 103 | mm |
| METRO | 68.5 | mm |
| Norte | 34.5 | mm |
| Oh | 100 | mm |
| PAG | 160 | mm |
